メタルマイスター主要画面帳票イメージ

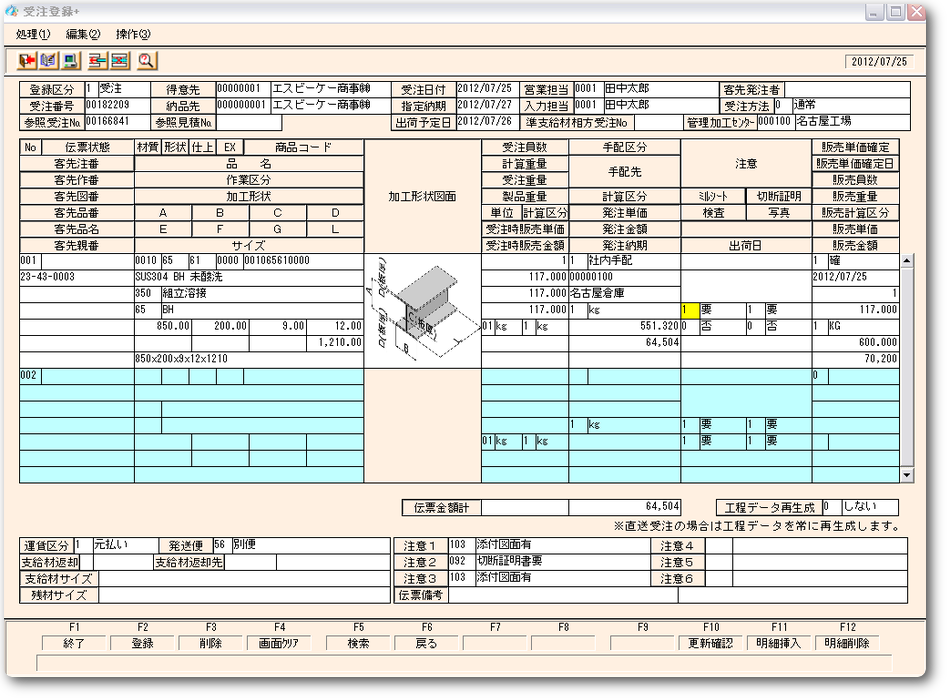

受注手配処理

画像の説明

  • 受注、見積、見込み生産の登録指示が出来ます。
  • 通常受注、直送受注の登録が出来ます。
  • 作業方法を区分登録して、作業工程が決まり、内部で工程手配データを作成します。
  • 加工形状を指定することで、イメージ画像が表示され、各サイズポジションが統一されます。
  • 加工形状で決められたサイズ順に誘導され登録できます。
  • 作業区分と加工形状と材質の組み合わせで矛盾の組み合わせはエラーとして、作業には着手されません。
  • サイズにしたがって重量計算が行なわれます。
  • 売価を決定登録して登録しておくと、出荷後に自動で売上に計上されます。
  • 支給材加工の製造指示も行なうことが出来ます。
  • 製造部門に対する注意文言を多く登録することが出来、指示書に印字され運用しやすくなっています。
  • 受注登録後、部品単体加工でクリーンデータは管轄工場のプリンタに作業指示書が印字され、製造に着手できます。

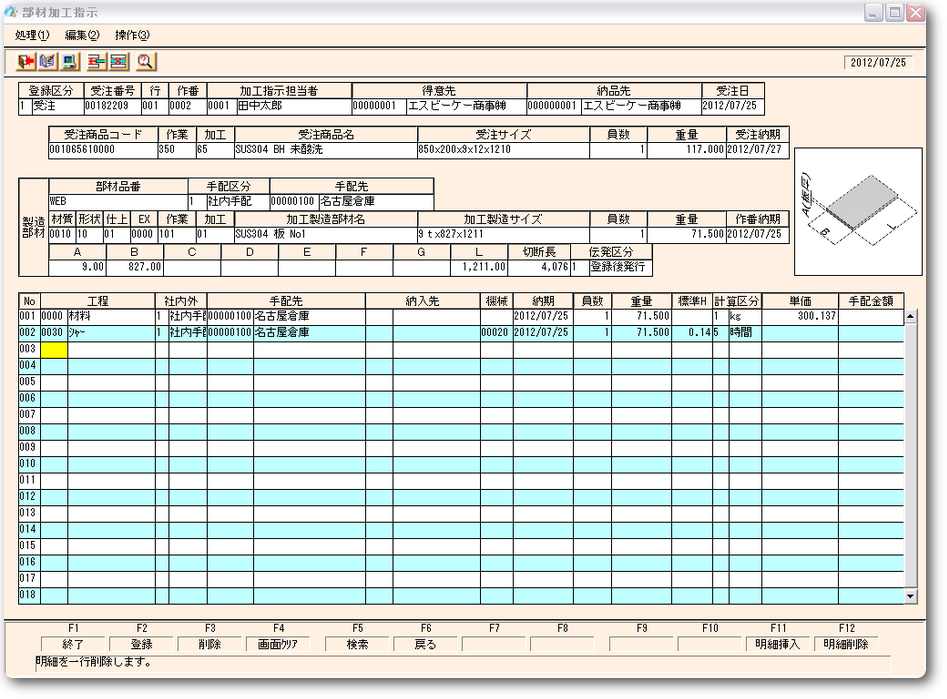

部材加工指示

画像の説明

  • 部品加工の製造指示を行なう画面です。
  • 受注登録でこの内容は内部で登録されており、修正用として使用します。
  • 受注登録時矛盾のあった受注は製造部門でこの画面で矛盾をなくしてから作業指示書を印字して製造に入ります。
  • 製品受注の場合は、子部品の製造指示をこの画面から行ないます。
     → 子部品別に小作番が内部採番されます。
  • 新規に子部品の製造指示を登録する場合、作業区分を指定することで工程指示まで表示されます。

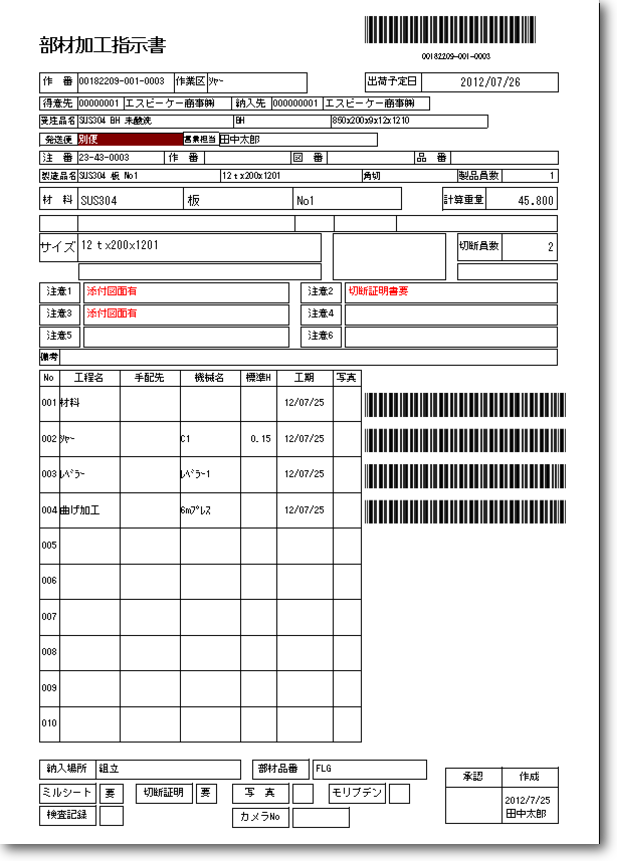

部材加工指示書

画像の説明

  • 部品単体加工用の作業指示書として図面と一緒に現場に回り、材料の出庫から工程の実績登録をバーコードで行ないます。
  • 部品単体加工受注の場合は受注登録後に印字されます。
  • 受注登録時矛盾のあった受注は製造部門で矛盾をなくしてから印字します。
  • 受注材料と投入材料の登録が出来ます。
  • 営業部門からのメッセージを見落とさないように印刷されます。

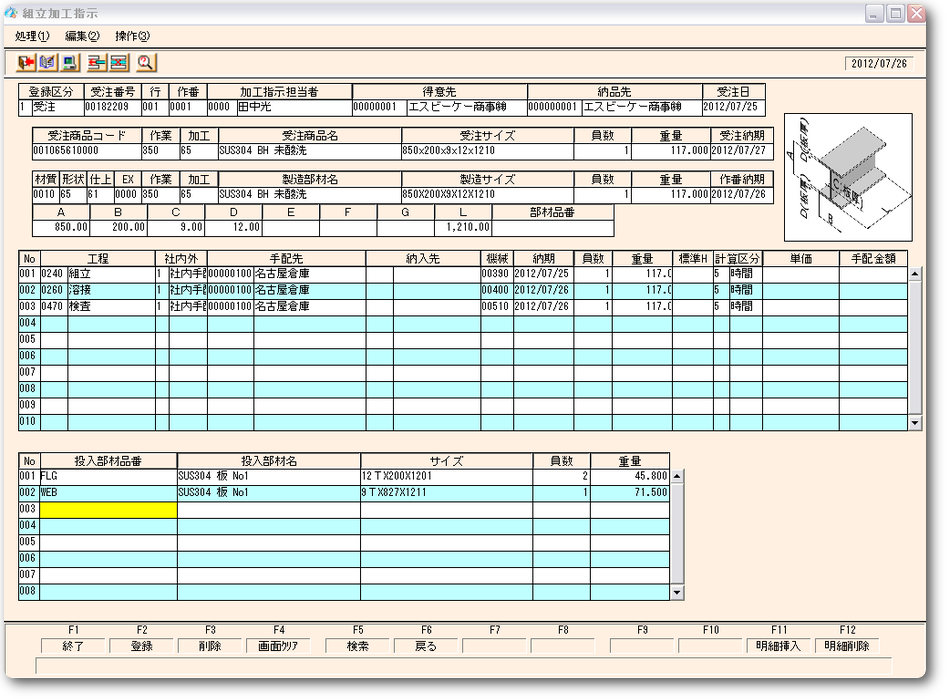

組立加工指示

画像の説明

  • 組立加工の製造指示を行なう画面です。
  • 受注登録でこの内容は内部で登録されており、修正用として使用します。
  • 受注登録時矛盾のあった受注は製造部門でこの画面で矛盾をなくしてから作業指示書を印字して製造に入ります。

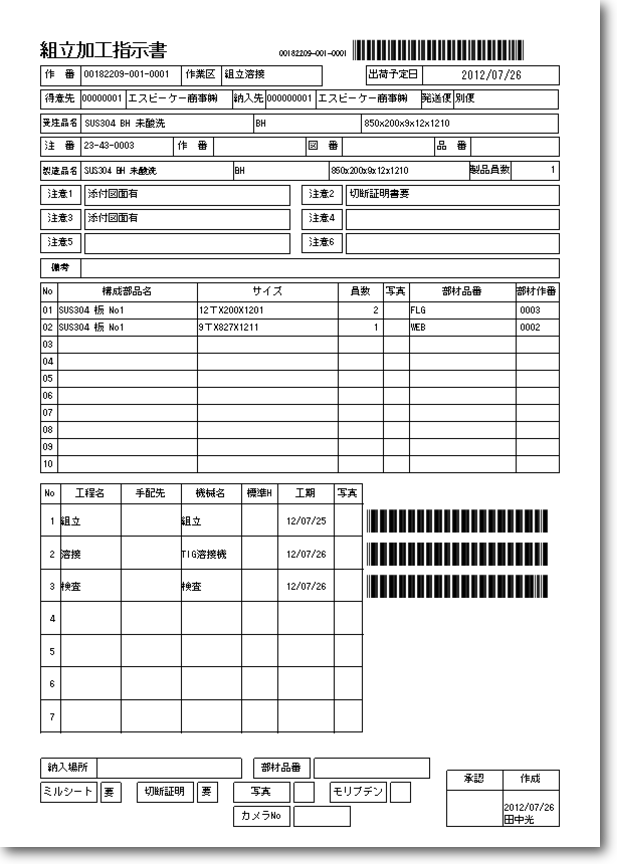

組立加工指示書

画像の説明

  • 組立加工用の作業指示書として図面と一緒に現場に回り、工程の実績登録をバーコードで行ないます。
  • 営業部門からのメッセージを見落とさないように印刷されます。

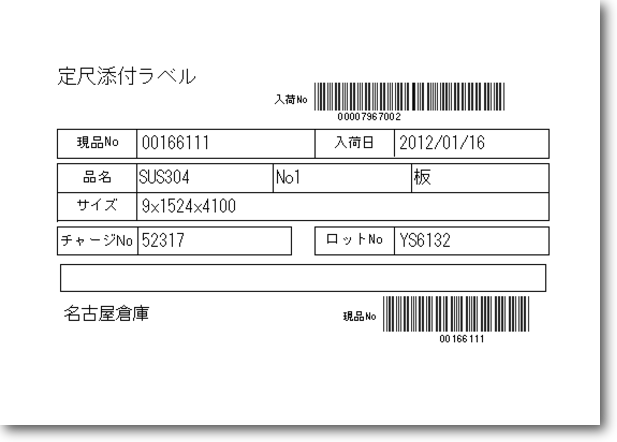

定尺添付ラベル

画像の説明

  • 材料入荷までに材料個別に用意され、入荷時に現品に添付されます。
  • 個別に現品Noが採番され、材料情報と同期されます。
  • 材料出庫時に、作業指示書のバーコードと定尺添付ラベルバーコードでチェックされ、各作番で必要されている材料かチェックされ、クリーンなデータのみ出庫されます。
  • 出庫され切断されて端材となった残材は使用できるサイズは端材として親材料から母材情報を継承してスクラップになるまで管理されます。
  • 残材戻し処理では残材添付ラベルを作成して、添付して在庫に戻します。製品は製品入庫までに製品添付ラベルを作成しておいて、入庫時に添付します。



バーコード処理

画像の説明

  • ハンディターミナルからバーコード読み取りと簡単な数値入力を行い各種実績登録用に使用します。
  • 材料入荷処理、材料出庫処理、残材戻し処理、工程実績登録、棚卸処理で使われています。
  • ハンディターミナル上での操作は最低限の操作で最大の入力が出来るよう、複雑な板材出庫作業についてはパターン別の出庫処理で行なえるようにしました。
  • 結果作業員はメニュー番号を記憶してしまい、出庫パターンは違ってもメニュー選択後は同じ操作で運用し易くなっています。

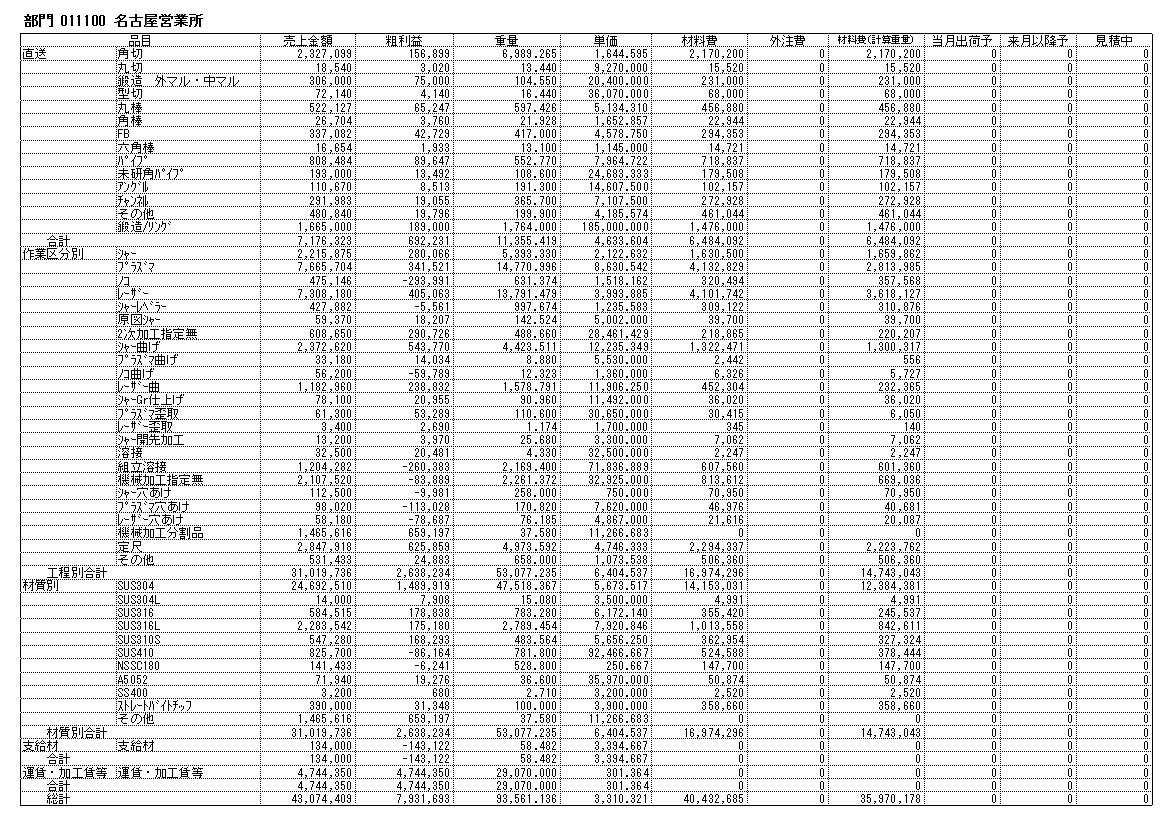

管理帳票

鋼板販売要素別に分類集計した構造材製造業向けの管理帳票です。

クリックすると拡大表示します








前画面へはブラウザの←ボタンでお戻りください。
